Xiaomi Redmi Note 6 Pro po ostrym upadku. Oprócz zbitego wyświetlacza telefon ma również skrzywioną ramkę. Jeżeli nie wyprostujemy ramki, to nie możemy w nią zamontować nowego wyświetlacza, gdyż ten, w wyniku prężenia obudowy szybko ulegnie uszkodzeniu.

Ramka w smartfonie Xiaomi Redmi Note 6 Pro jest wykonana z aluminium. Jest zatem nadzieja, że uda się ją naprostować. Jeżeli operacja prostowania ramki nie powiodła by się, to klient nie musi się martwić, bo mamy w tej chwili w sprzedaży nowe ramki do tego modelu.

Przystępujemy do naprawy telefonu Xiaomi Redmi Note 6 Pro.

Wyłączamy telefon. Power off.

Wyjmujemy tackę karty SIM.

Zdejmujemy tylną klapkę telefonu. Klapka zamontowana jest na zatrzaski. Należy ją delikatnie podważyć cienkim narzędziem, ostrożnie na tyle, aby nie porysować i zniekształcić przy tym obudowy telefonu. Należy w tym momencie uważać też na taśmę czytnika linii papilarnych, który jest w tylnej klapce. Czytnik jest połączony z płytą główną PBC cienką taśmą Flex. Złącze Taśmy Flex jest osłonięte specjalnym ekranem, który należy odkręcić aby wypiąć taśmę od czytnika linii papilarnych.

•

•

•

Po udanym zdemontowaniu tylnej obudowy należy wyjąć baterię. Akumulator jest przyklejony do ramki telefonu, a pod baterią idą bezpośrednio taśmy flex od wyświetlacza oraz konektor łączący płytkę ładowania z płytą główną PBC. Złącze baterii jest również osłonięte specjalnym ekranem, który zabezpiecza przed przypadkowym rozłączeniem się akumulatora.

•

•

W związku z tym, iż musimy wyprostować ramkę wyświetlacza, niezbędne jest wyjęcie płyty głównej i wszystkich drobnych elementów, które znajdują się w ramce. Gdybyśmy wymieniali tylko wyświetlacz to demontaż płyty PBC byłby zbędny.

Następnie podgrzewamy wyświetlacz i go demontujemy.

•

•

•

•

Po wymontowaniu wszystkich elementów z ramki, które podczas prostowania mogłyby ulec uszkodzeniu przystępujemy do prostowania ramki.

….

Ramkę klienta udało się uratować i ją wyprostować. Będzie można zatem w nią zamontować nowy wyświetlacz, dostępny w naszym sklepie.

Przed montażem sprawdzamy na „sucho” czy wyświetlacz poprawnie odwzorowuje kolory i czy dotyk działa poprawnie.

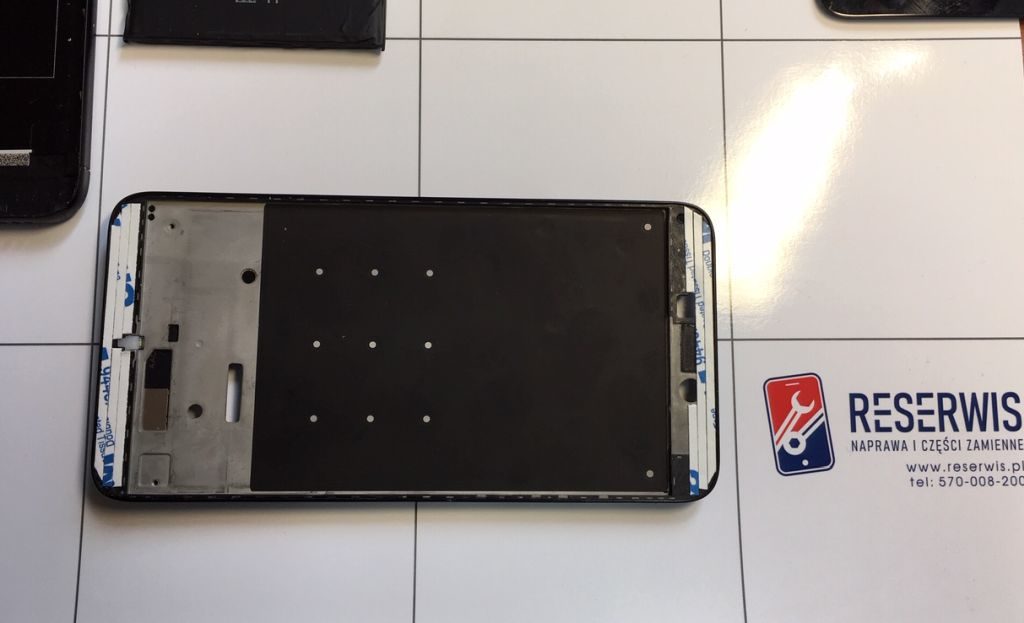

Po sprawdzeniu przystępujemy do wklejenia wyświetlacza. Klej T-7000 czarny nakładamy na elementy plastikowe ramki. Czekamy aż klej zgęstnieje dopiero po około 5 minutach przykładamy LCD.

•

•

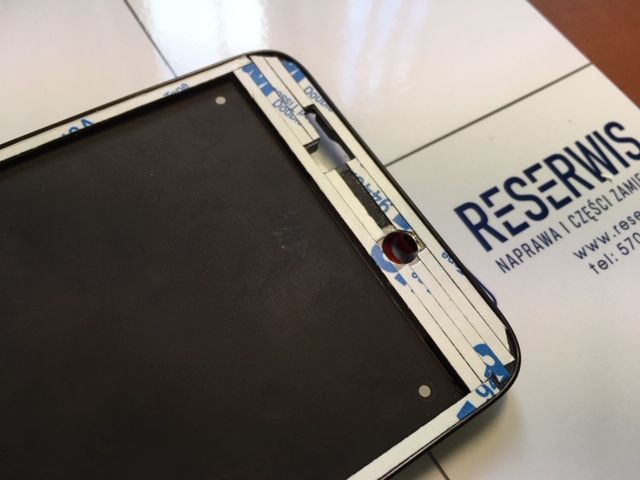

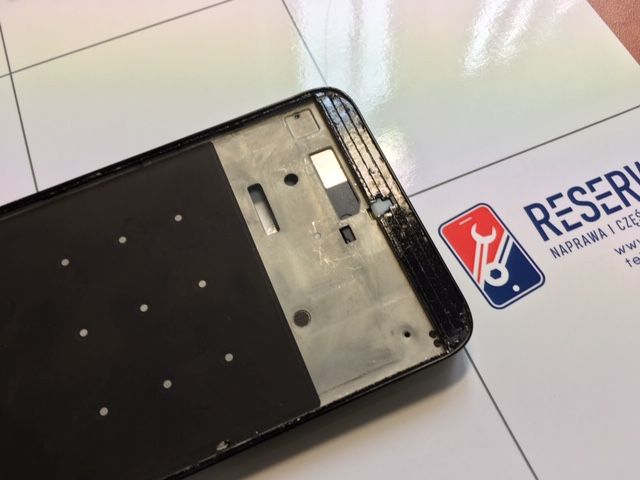

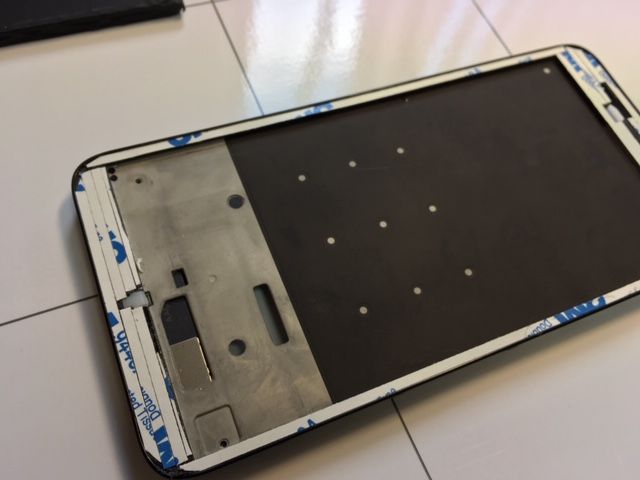

Klej T-7000 to doskonały klej do wklejania wyświetlaczy i tylnych obudów. Należy pamiętać, że jest czarny, więc nie nadaje się do wklejania np. białych full setów w srebrne, lub białe ramki. Do wklejenia białych wyświetlaczy nadaje się klej T-8000, który jest bezbarwny. Przy wklejaniu wyświetlaczy należy pamiętać, że klej stosuje się tam, gdzie taśmy klejącej nie da się nakleić (np. w zakamarkach czy bardzo małych powierzchniach) oraz tam, gdzie w ramkach są oryginalne ekrany, które robią dystans pomiędzy wyświetlaczem a środkową obudową. Klej bowiem nie odizoluje i wyświetlacz może „wariować” po zamontowaniu. Taśma klejąca natomiast robi dystans między obudową i LCD i powoduje, iż nie styka się on z ramką.

Po zamontowaniu wyświetlacza podłączamy taśmy flex, montujemy wszystkie elementy, wklejamy baterię i zakładamy ekrany osłaniające w tej samej kolejności, w której były demontowane. Mata magnetyczna może przy tym bardzo pomóc. Można na niej opisać mazakiem ścieralnym po kolei, które czynności były wykonywane, tylko po to aby łatwo i przyjemnie złożyć telefon z powrotem, i aby NIC NIE ZOSTAŁO 😉

Po złożeniu telefonu wkładamy tackę karty SIM i włączamy. Sprawdzamy wszystkie podstawowe czynności, głośnik, buzzer, zasięg, wykonujemy testowe połączenie. Telefon działa.

Poniżej porównanie Xiaomi Redmi Note 6 Pro przed naprawą i po naprawie odkształconej ramki.
