Autor: Tomek

  • Uszkodzony wyświetlacz Huawei P10

    Dziś do serwisu przyjęliśmy smartfon Huawei P10 na wymianę zbitego wyświetlacza.

    • Zbity LCD w Huawei P10

    Na wstępie napiszę kilka słów na temat maty magnetycznej, na której pracują nasi serwisanci. Mata magnetyczna trzyma śrubki, podkładki, dodatkowo jest podzielona na małe kwadraty, w których można mazakiem ścieralnym opisać poszczególne śrubki, tak aby wiedzieć, gdzie je później wkręcić.

    www.reserwis.pl

    Matę magnetyczną można zakupić w naszym sklepie internetowym.

    Przystępujemy do wymiany wyświetlacza w Huawei P10

    Wyłączamy telefon. Power off.

    Wyjmujemy tackę na kartę SIM.

    Tacka karty SIM wyjęta.

    Odkręcamy dwie śrubki u dołu smartfona, na które jest zamocowana tylna klapka telefonu. Klapka jest zamontowana tylko na śrubki i na zatrzaski.

    Odkręcamy śrubki aby zdemontować tylną klapkę

    Należy delikatnie odchylić tylną obudowę, gdyż w klapce znajduje się taśma przycisków bocznych i power flex. Należy ją delikatnie wypiąć z gniazda w płycie głównej PBC, które znajduje się tuż pod kamerą główną. Po wypięciu taśmy zdejmujemy tylną klapkę.

    • Demontaż tylnej klapki Huawei P10.

    Po zdemontowaniu tylnej obudowy w telefonie Huawei P10 należy odkręcić ekrany osłaniające złącza taśmy dotyku i wyświetlacza. Następnie wypiąć taśmy ze złączy i delikatnie odchylić. Wypiąć również można konektor antenowy. Następnie należy pamiętać o odpięciu taśmy buzzera i go zdemontować. Należy przy tym mieć na uwadze, że płytka buzzera jest delikatnie przyklejona i trzeba ją podważyć z wyczuciem.

    • Odkręcenie Ekranów osłaniających taśmy
    • Wypięcie taśmy LCD i Dotyku
    • Wypięcie konektora antenowego
    • Zdemontowany buzzer

    Dalej przystępujemy do podgrzania zbitego wyświetlacza i jego demontażu. Wyświetlacz podgrzewamy na specjalnym urządzeniu do podgrzewania i separacji wyświetlaczy.

    Podgrzewamy wyświetlacz

    Po delikatnym podgrzaniu wyświetlacz podważamy cienkim podważakiem plastikowym tak, aby nie uszkodzić ani też zarysować ramki LCD.

    Podważamy wyświetlacz w celu jego demontażu

    Po zdemontowaniu wyświetlacza, należy oczyścić ramkę z pozostałości kleju i taśmy klejącej oraz innych ciał obcych.

    • Ramka po zdemontowaniu LCD
    • Czyszczenie ramki LCD

    Następnie nakładamy klej T-7000 czarny, który również dostępny jest w naszym sklepie na www.reserwis.pl.

    Klej nakładamy cienką warstwą, odczekujemy około 2-5 min aż odparuje i dopiero montujemy nowy wyświetlacz.

    Należy pamiętać o tym, aby przed każdym wklejeniem nowego wyświetlacza, podpiąć go i sprawdzić na „sucho”.

    • Nakładamy klej T-7000
    Wyświetlacz zamontowany

    Przy wymianie wyświetlacza w modelu Huawei P10 nie było potrzeby demontażu baterii. Bateria jest w tym modelu przyklejona tak, że nie przeszkadza w demontażu wyświetlacza.

    Po wklejeniu wyświetlacza składamy telefon według kolejności, pamiętając o podpięciu wszystkich taśm i wkręceniu śrubek i włączamy celem sprawdzenia.

  • Wymiana zbitego wyświetlacza Xiaomi Redmi 4x

    Wymiana zbitego wyświetlacza Xiaomi Redmi 4x

    Dziś przedstawimy w jaki sposób wymieniamy wyświetlacz w smartfonie Xiaomi Redmi 4x w naszym serwisie.

    www.reserwis.pl

    Wyłączamy telefon -Power off

    Pierwszym krokiem jest wyjęcie tacki na kartę SIM, następnie zdejmujemy tylną obudowę, przy czym należy uważać aby nie urwać taśmy czytnika linii papilarnych przyklejonego do klapki. Taśmę od czytnika należy wypiąć z płyty głównej telefonu. Klapka jest zamykana na zatrzaski.

    Drugim krokiem jest wykręcenie śrubek mocujących płytę główną PBC i zdemontowanie jej osłony. Następnie należy odpiąć złącze baterii, taśmy przycisków bocznych, taśmę ładowania i konektor anteny. Wyjąć baterię z korpusu telefonu. Przy czym należy pamiętać, że bateria jest przyklejona dwustronną taśmą do korpusu telefonu.

    Trzecim krokiem jest odpięcie taśmy dotyku i wyświetlacza od płyty głównej w celu wyjęcia jej z ramki. Następnie należy delikatnie podgrzać wyświetlacz, który jest przyklejony do korpusu telefonu. Należy pamiętać, że źródło ciepła nie może być silne, aby nie uszkodzić pozostałych podzespołów.

    Kolejny krok to oczyszczenie ramki ze starego kleju po wyjęciu wyświetlacza.

    Teraz gdy ramka jest przygotowana do montażu nowego wyświetlacza, PAMIĘTAJ ! Najpierw sprawdź wyświetlacz, który zanim go wkleisz, Czyli  wkładamy do czystej ramki bez kleju nowy wyświetlacz,  podpinamy do płytę główną oraz baterię  włączamy i testujemy działanie elementu przez kilka minut jeśli wszystko jest ok  przystępujemy do montażu.

    Po sprawdzeniu nowego LCD i dokładnym oczyszczeniu ramki, naklejamy nową taśmę klejącą na korpus telefonu Xiaomi Redmi 4x. W tym wypadku używamy cienkiej taśmy akrylowej, dwustronnie klejącej. Naklejamy ją dokładnie na cały obszar, do którego ma przylegać wyświetlacz. Tam, gdzie nie ma możliwości zastosowania taśmy, dajemy niewielką ilość kleju typu B-7000. Jest to bardzo istotny element przy montowaniu nowego LCD, ponieważ taśma pełni funkcję izolacyjną. Izoluje elementy, które mogą później masować wyświetlacz, i w efekcie czego wyświetlacz może nie działać prawidłowo. Pamiętajmy również o tym, że taśma, na którą montujemy wyświetlacz, nie może być za gruba a ilość kleju za duża, gdyż wyświetlacz będzie wystawał ponad rant ramki.

    • Idealnie naklejona taśma pod wyświetlacz

    Teraz przekładamy taśmy od wyświetlacza przez okienka w ramce i przyklejamy wyświetlacz dociskając go delikatnie do ramki. Wyświetlacz jest przyklejony.

    Zamontowany wyświetlacz w ramce

    Następnym krokiem jest włożenie płyty głównej i podłączenie taśm digitizera oraz wyświetlacza i wklejenie baterii. Przed założeniem osłonki należy podpiąć wszystkie taśmy i konektory. Dalej zakładamy osłonkę płyty głównej, wkręcamy śrubki i podpinamy taśmę czytnika linii papilarnych do płyty PBC. Zakładamy ostrożnie tylną klapkę. Wsuwamy tackę karty SIM i uruchamiamy telefon.

    Telefon Xiaomi Redmi 4x jest naprawiony 🙂

  • Xiaomi Redmi Note 7

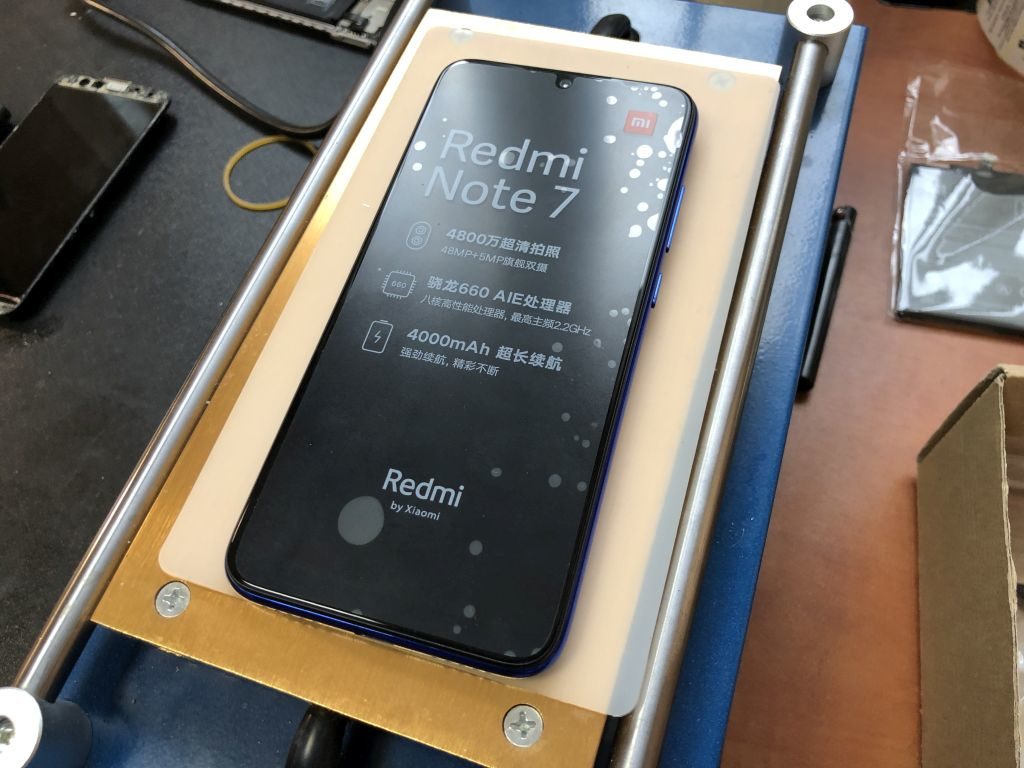

    Do naszego serwisu dotarły części zamienne do jednego z najnowszych modeli firmy Xiaomi: Redmi Note 7

    W sprzedaży posiadamy już oryginalne wyświetlacze, płytki, taśmy.

    Zapraszamy na www.reserwis.pl

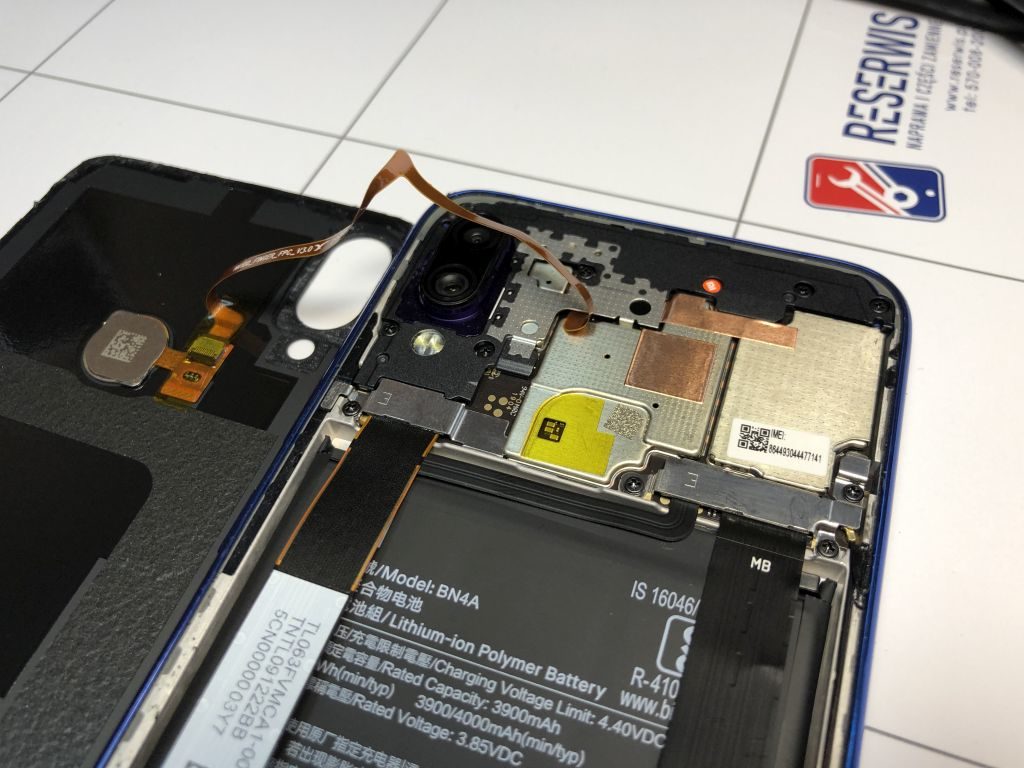

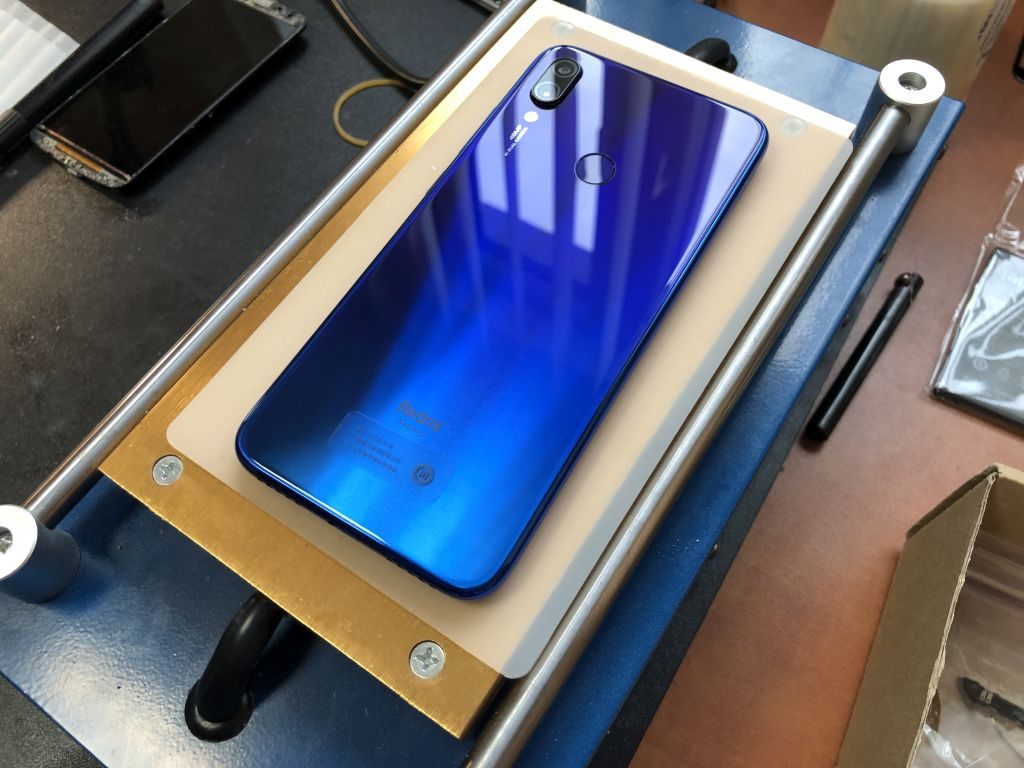

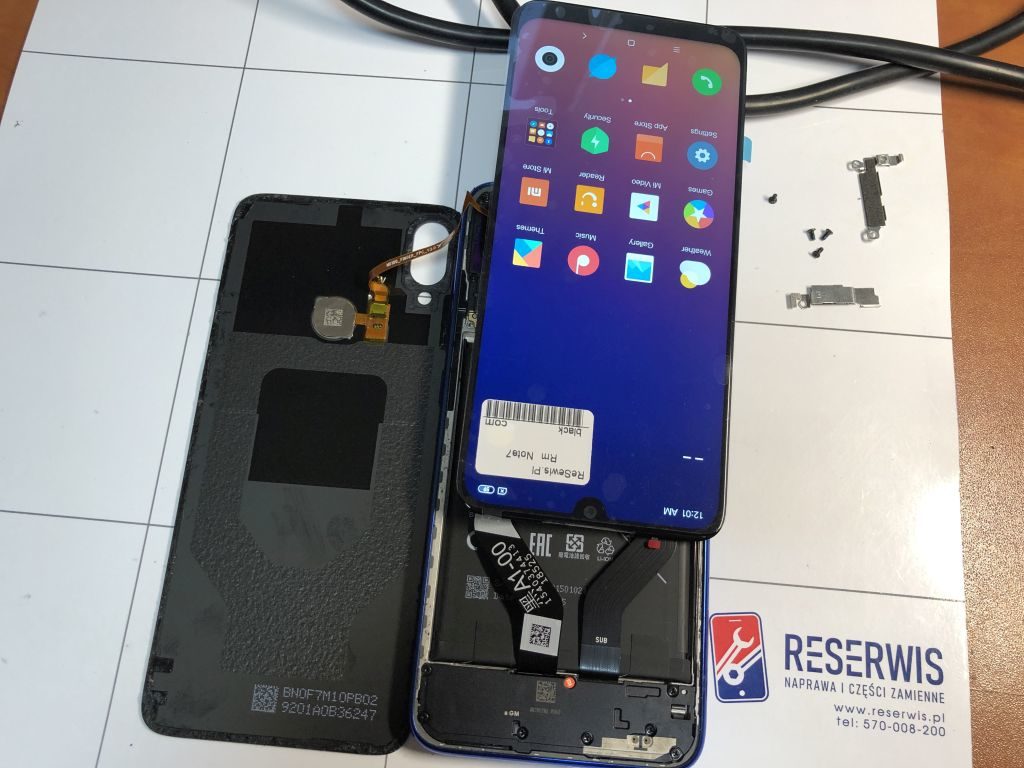

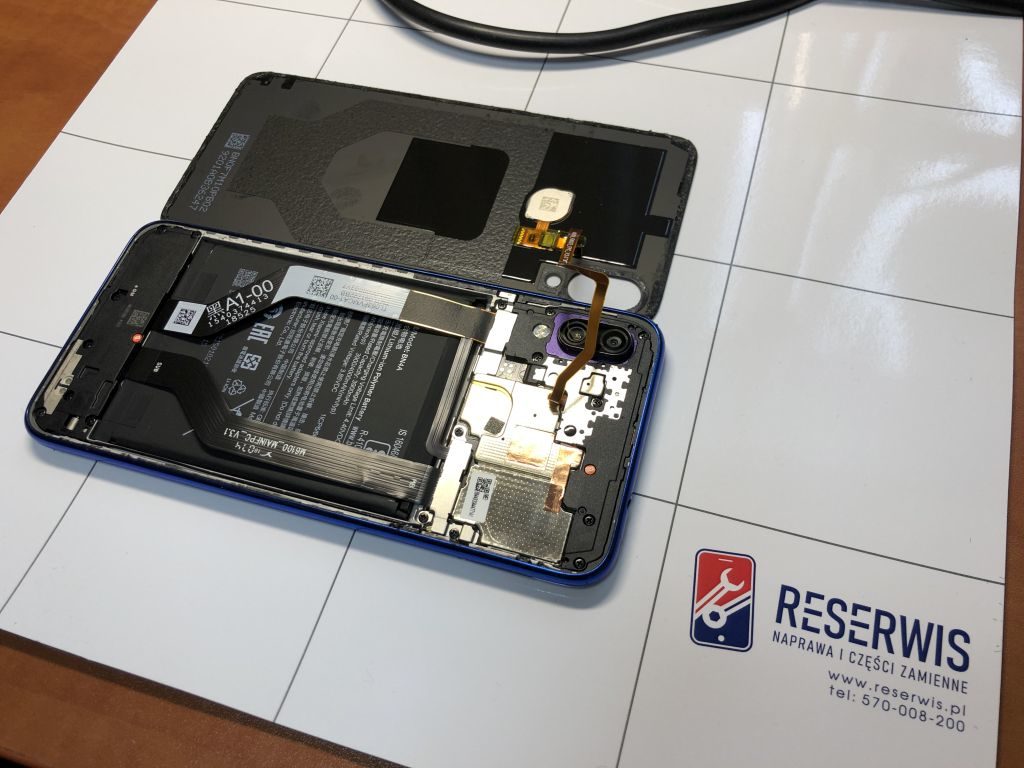

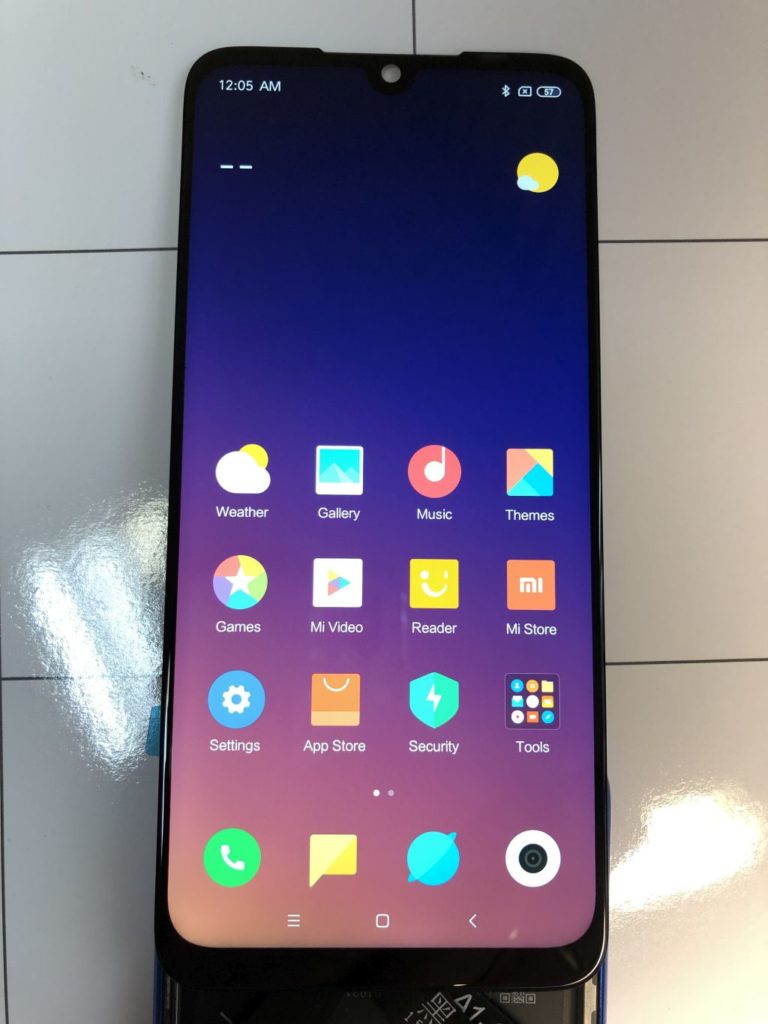

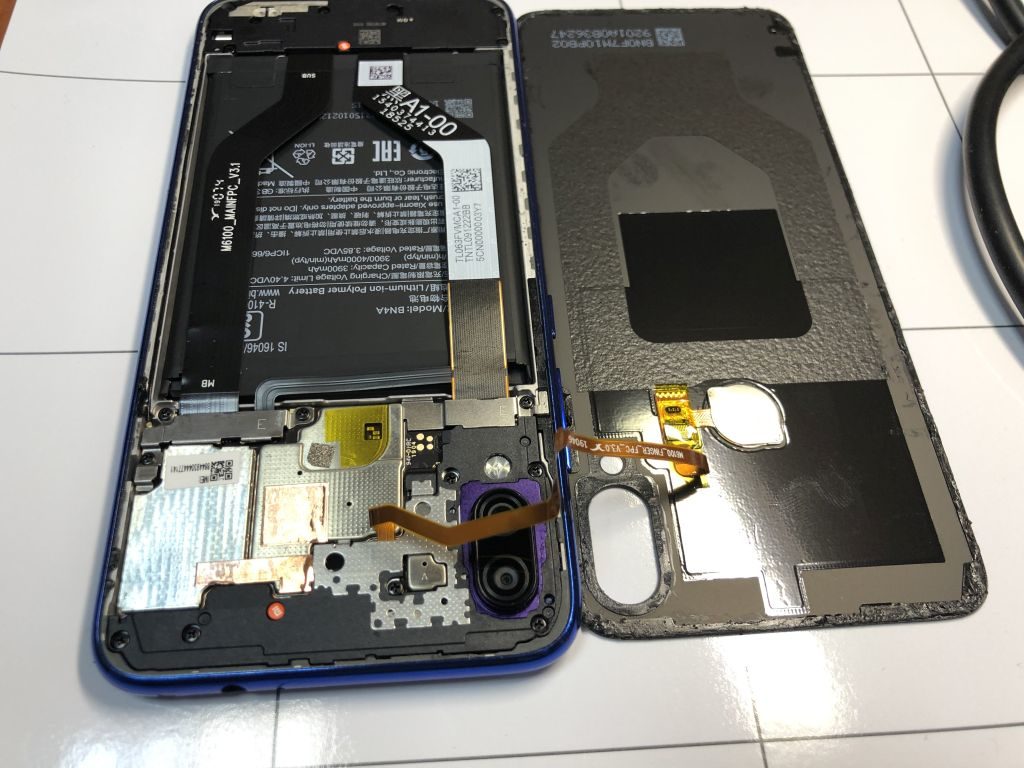

    • Serwis naprawa smartfona Xiaomi Redmi Note 7
  • Xiaomi Redmi Note 6 Pro

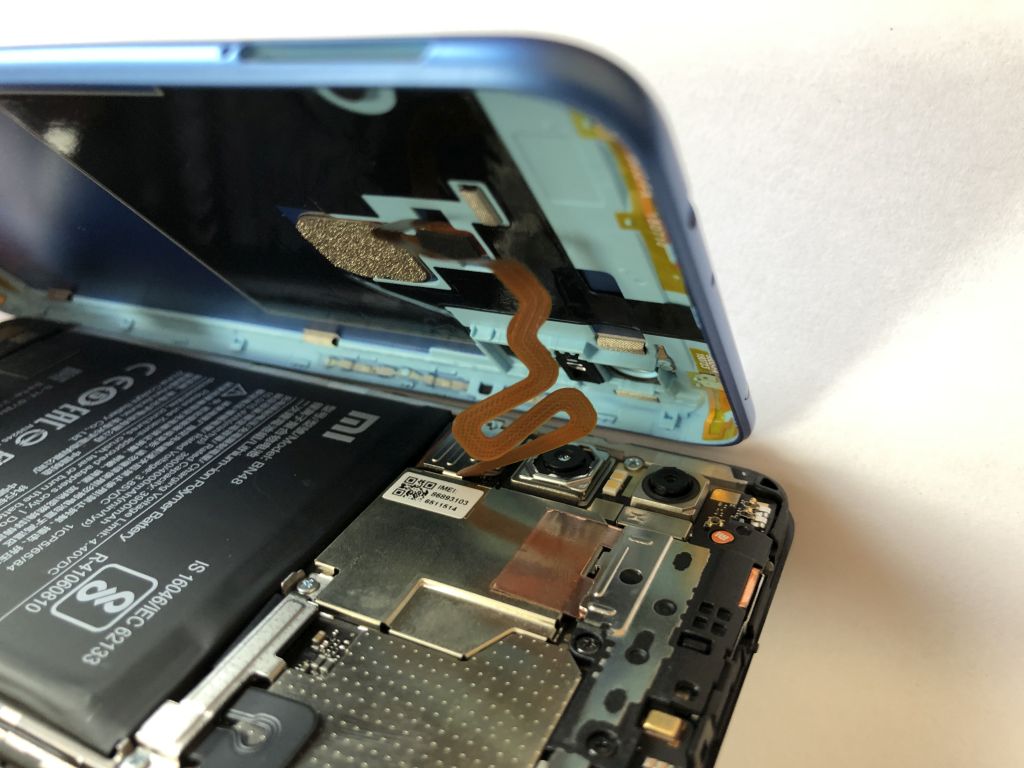

    Xiaomi Redmi Note 6 Pro

    Już mamy w sprzedaży oryginalne części i „zamienniki” do smartfona Xiaomi Redmi Note 6 Pro. Zapraszamy do naszego serwisu lub na stronę:
